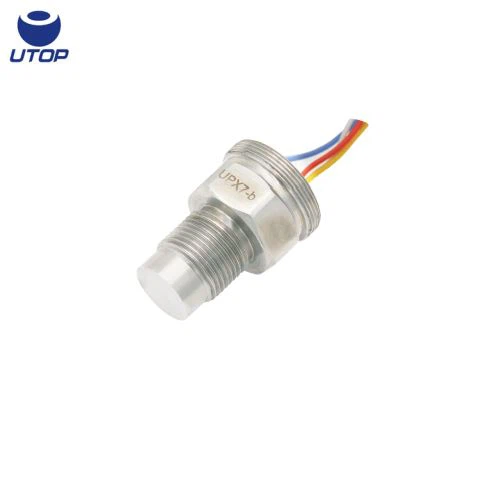

DMS-Drucksensor
1. Hohe Genauigkeit, hohe Leistung.
2. Geeignet für Mittel- und Hochdruckmessungen.
3. Isolierte Struktur, geeignet für viele Arten von Druckmedien.
4. Korrosionsschutz, Abriebfestigkeit, Schlagfestigkeit.
5. Der Druckanschluss hat einen Hohlraumtyp und eine Spülmembran.
DMS-Drucksensor
Beschreibung
Der Drucksensor UPX7-b basiert auf der Metallfoliendehnmessstreifen-Technologie. Das Messelement ist ein Dehnungsmessstreifen. Der Dehnungsmessstreifen bildet eine Wheatstone-Brücke auf der Rückseite der Membran, um die Verformung der Membran zu messen. Er resultiert aus dem wirkenden Druck senkrecht zur Membran.
Der UPX7-b DMS-Drucksensor ist mit einer Spülmembran ausgestattet. Die Leistung und das Prinzip ähneln dem UPX7-a. Durch die Verwendung einer integrierten Struktur ohne O-Ring oder Schweißen kann der Messbereich 6000 bar erreichen.
Eigenschaften
◇ Hohe Genauigkeit, hohe Leistung
◇ Geeignet für Mittel- und Hochdruckmessung
◇ Isolierte Struktur, geeignet für viele Arten von Druckmedien
◇ Korrosionsschutz, Abriebfestigkeit, Schlagfestigkeit
◇ Der Druckanschluss hat einen Hohlraumtyp und eine Spülmembran
Spezifikationen
| Druckmedium | gas- oder flüssigkeitsverträglich mit edelstahl |
| Druckbereiche | 0 ~ 40bar ... 6000bar |
| Überdruck | 150% FS |
| Ausgangssignal | ~ 1,5 mV / V |
| Richtigkeit | 0,25% FS (Standard), 0,5% FS |
| Null Unwucht | <± 2%=""> |
| Langzeitstabilität | <0,2% fs=""> |
| Vorgeschlagene Erregerspannung | 6VDC ~ 12VDC |
| max. Erregerspannung | 5 VDC ~ 18 VDC |
| kompensierter Temperaturbereich | -10 ~ + 60 ℃ |
| Betriebstemperaturbereich | -20 ~ + 70 ℃ |
| Temperaturkoeffizient von Null | 0,2% FS / 10 l |
| Temperaturkoeffizient der Spanne | 0,2% FS / 10 l |
| Eingangswiderstand | 380 ± 5 Ω, 1000 ± 5 Ω |
| Ausgangswiderstand | 350 ± 5 Ω, 1000 ± 5 Ω |
| Isolationswiderstand | 100 MΩ bei 50 VDC |
| Prozessverbindung | G1 / 2 oder andere |
| elektrische Verbindung | 4-farbiger flexibler PVC-Draht |
| Material der Druckmembran | 17-4PH |
| Material des Gehäuses | 1Cr18Ni9Ti / 17-4PH |
Der DMS-Sensor UPX7-b verwendet Schweißverfahren als Versiegelungsmethode und ist in der Lebensmittel-, Medizin- und Getränkeindustrie weit verbreitet.
